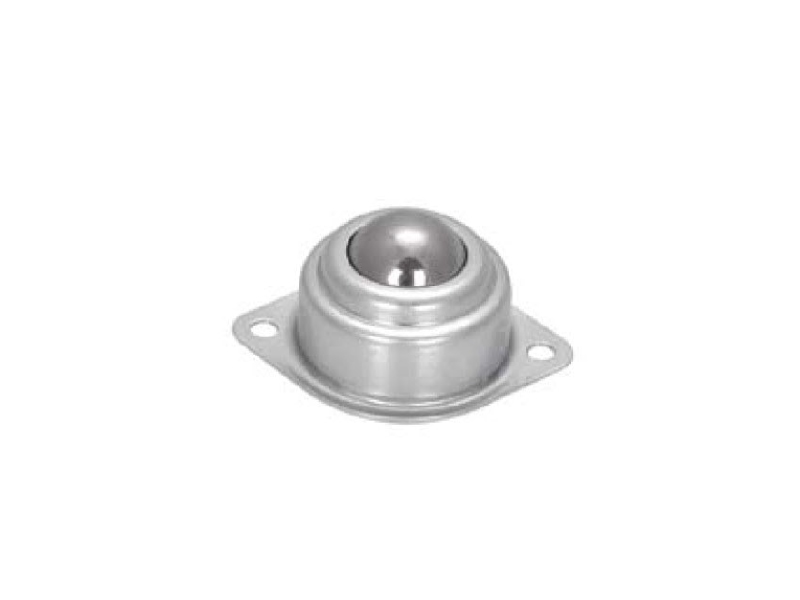

Pressed Metal Cy Series
Cat:Universell boll
Modelllllllllllllllllllllllllllllllllllllllllllllllllllll ...
Avancerad struktur, högkvalitativ prestocha, enkel att använda, hög tillförlitlighet och hållbarhet.
Den universella bollen kallas också en universell transportkula, universell boll, stålkulhjul, tjurögonlager och så vidare. Den har prestandan av rullande flexibilitet och kan flytta arbetsplattan, materiallådan och andra föremål mycket flexibel slip, dess utseende minskar kraftigt arbetsintensiteten för personalen, lämplig för statiska och dynamiska överföringssystem, såsom alla typer av universella bollar för elektronik, hårdvara, maskiner, kemikali, mat, skog, gruv, böcker, supermarknader, gummi och andra industrier. Det används ofta i transmissionssystem, utfodringssystem, bearbetningssystem, bearbetningsmaskiner och förpackningsmaskiner Auxiliary Equipment.

Modelllllllllllllllllllllllllllllllllllllllllllllllllllll ...
| Modelllllllllllllllllllllllllllllllllllllllllllllllllllll Inga . | Material | Belastning Kapacitet (kg) | Nettotototototototototototototototototototototototototototototototototototototototototototototototototototo Vikt (kg) | |
| Förslag t | Max . | |||
| Cy-12a | Cs/cs | 7 | 10 | 0.025 |
| Pl/cs | 3 | 5 | 0.021 | |
| Ss/ss | 5 | 8 | 0.025 | |
| Pl/ss | 3 | 5 | 0.021 | |
| Model Inga . | Materia l | Belastning Kapacitet | Net Vikt | |
| Förslag t | Max . | |||
| Cy-15a | Cs/cs | 10 | 15 | 0.040 |
| Pl/cs | 5 | 10 | 0.030 | |
| Ss/ss | 8 | 10 | 0.040 | |
| Pl/ss | 5 | 10 | 0.030 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-18A | Cs/cs | 20 | 25 | 0.055 |
| Pl/cs | 10 | 15 | 0.040 | |
| Ss/ss | 16 | 20 | 0.055 | |
| Pl/ss | 10 | 15 | 0.040 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-19A | Cs/cs | 20 | 25 | 0.070 |
| Pl/cs | 10 | 15 | 0.035 | |
| Ss/ss | 16 | 20 | 0.070 | |
| Pl/ss | 10 | 15 | 0.035 | |
| Model Inga . | Material | L oslagen Kapacitet y (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-25a | Cs/cs | 25 | 30 | 0.125 |
| Pl/cs | 12 | 18 | 0.070 | |
| Ss/ S S | 15 | 20 | 0.125 | |
| Pl/ss | 12 | 18 | 0.070 | |
| Model Inga . | Materia l | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25a2 | Cs/cs | 25 | 30 | 0.140 |
| Pl/cs | 12 | 18 | 0.080 | |
| Ss/ss | 15 | 20 | 0.140 | |
| Pl/ss | 12 | 18 | 0.080 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-30A | Cs/cs | 40 | 50 | 0.230 |
| Pl/cs | 20 | 25 | 0.135 | |
| Ss/ss | 30 | 40 | 0.230 | |
| Pl/ss | 20 | 25 | 0.135 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg ) | |
| Föreslå | Max . | |||
| Cy-38A | Cs/cs | 90 | 100 | 0.495 |
| Pl/cs | 50 | 60 | 0.350 | |
| Ss/ss | 65 | 85 | 0.495 | |
| Pl/ss | 50 | 60 | 0.350 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-12b | Cs/cs | 8 | 10 | 0.031 |
| Pl/cs | 4 | 5 | 0.025 | |
| Ss/ss | 6 | 8 | 0.031 | |
| Pl/ss | 4 | 5 | 0.025 | |
| Model Inga . | Material | L oslagen Kapacitet (kg) | Net Väga t (kg ) | |
| Föreslå | Max . | |||
| Cy-16b | Cs/cs | 10 | 15 | 0.045 |
| Pl/cs | 5 | 8 | 0.035 | |
| Ss/ss | 8 | 10 | 0.045 | |
| Pl/ss | 5 | 8 | 0.035 | |
| Model Inga . | Material | L oslagen Kapacitet y (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-16B2 (MSM) | Cs/cs | 10 | 15 | 0.040 |
| Pl/cs | 5 | 8 | 0.035 | |
| Ss/ss | 8 | 10 | 0.040 | |
| Pl/ss | 5 | 8 | 0.035 | |
| Model Inga . | Material | L oslagen Kapacitet (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-16BB | Cs/cs | 15 | 20 | 0.037 |
| Pl/cs | 7 | 10 | 0.030 | |
| Ss/ss | 10 | 15 | 0.037 | |
| Pl/ss | 7 | 10 | 0.030 | |
| Model Inga . | Materia l | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-19B | Cs/cs | 15 | 20 | 0.070 |
| Pl/cs | 7 | 10 | 0.050 | |
| Ss/ss | 10 | 15 | 0.070 | |
| Pl/ss | 7 | 10 | 0.050 | |
| Model Inga . | Materia l | L oslagen Kapacitet y (kg) | Net Vikt (kg) | |
| Förslag t | Max . | |||
| Cy-22b | Cs/cs | 20 | 25 | 0.100 |
| Pl/cs | 10 | 15 | 0.050 | |
| Ss/ss | 15 | 20 | 0.100 | |
| Pl/ss | 10 | 15 | 0.050 | |
| Model Inga . | Materia l | L oslagen Kapacitet y (kg ) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25b | Cs/cs | 25 | 30 | 0.140 |
| Pl/cs | 12 | 18 | 0.085 | |
| Ss/ss | 20 | 25 | 0.140 | |
| Pl/ss | 12 | 18 | 0.085 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max. | |||
| Cy-25b2 (MSM ) | Cs/cs | 30 | 35 | 0.140 |
| Pl/cs | 12 | 18 | 0.085 | |
| Ss/ss | 25 | 30 | 0.140 | |
| Pl/ss | 12 | 18 | 0.085 | |
| Model Inga . | Materia l | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-30B | Cs/cs | 35 | 45 | 0.220 |
| Pl/cs | 17 | 20 | 0.120 | |
| Ss/ss | 25 | 35 | 0.220 | |
| Pl/ss | 17 | 20 | 0.120 | |
| Model Inga . | Materia l | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-38b | Cs/cs | 45 | 55 | 0.430 |
| Pl/cs | 20 | 25 | 0.350 | |
| Ss/ss | 30 | 40 | 0.430 | |
| Pl/ss | 20 | 25 | 0.350 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max. | |||
| Cyh | Cs/cs | 3 | 5 | 0.006 |
| Pl/cs | 1.5 | 2.5 | 0.005 | |
| Ss/ss | 2. | 4 | 0.006 | |
| Pl/ss | 1.5 | 2.5 | 0.005 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max. | |||
| Cyhh | Cs/cs | 5 | 8 | 0.011 |
| Pl/cs | 3 | 4 | 0.009 | |
| Ss/ss | 4 | 5 | 0.011 | |
| Pl/ss | 3 | 4 | 0.009 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cyh | Cs/cs | 10 | 15 | 0.020 |
| Pl/cs | 5 | 10 | 0.015 | |
| Ss/ss | 8 | 12 | 0.020 | |
| Pl/ss | 5 | 10 | 0.015 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-15h | Cs/cs | 15 | 25 | 0.040 |
| Pl/cs | 7 | 12 | 0.035 | |
| Ss/ss | 10 | 20 | 0.040 | |
| Pl/ss | 7 | 10 | 0.035 | |
| Model Inga . | Material | L oslagen Kapacitet y (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-22h | Cs/cs | 40 | 50 | 0.120 |
| Pl/cs | 20 | 25 | 0.100 | |
| Ss/ss | 30 | 40 | 0.120 | |
| Pl/ss | 20 | 25 | 0.100 | |
| Model Inga . | Materia l | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25h | Cs/cs | 50 | 60 | 0.135 |
| Pl/cs | 30 | 35 | 0.100 | |
| Ss/ss | 40 | 50 | 0.135 | |
| Pl/ss | 30 | 35 | 0.100 | |
| Model Inga . | Material | L oslagen Kapacitet (kg) | Net Vikt (kg ) | |
| Föreslå | Max . | |||
| Cy-30H | Cs/cs | 70 | 85 | 0.225 |
| Pl/cs | 35 | 40 | 0.135 | |
| Ss/ss | 40 | 50 | 0.225 | |
| Pl/ss | 35 | 40 | 0.135 | |
| Model Inga . | Materia l | L oslagen Kapacitet y (kg) | Net Vikt (kg) | |
| Förslag t | Max . | |||
| Cy-40H | Cs/cs | 80 | 95 | 0.400 |
| Pl/cs | 45 | 50 | 0.190 | |
| Ss/ss | 50 | 60 | 0.400 | |
| Pl/ss | 45 | 50 | 0.190 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-25u (Adown) | Cs/cs | 15 | 20 | 0.110 |
| Pl/cs | 8 | 12 | 0.055 | |
| Ss/ss | 10 | 15 | 0.110 | |
| Pl/ss | 8 | 12 | 0.055 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25E | Cs/cs | 20 | 25 | 0.150 |
| Pl/cs | 10 | 15 | 0.090 | |
| Ss/ss | 16 | 20 | 0.150 | |
| Pl/ss | 10 | 15 | 0.090 | |
| Model Inga . | Materia l | L oslagen Kapacitet (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-25fe | Cs/cs | 25 | 30 | 0.130 |
| Pl/cs | 12 | 18 | 0.110 | |
| Ss/ss | 15 | 20 | 0.130 | |
| Pl/ss | 12 | 18 | 0.110 | |
| Model Inga . | Materia l | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-38Fe | Cs/cs | 45 | 55 | 0.300 |
| Pl/cs | 20 | 25 | 0.152 | |
| Ss/ss | 30 | 40 | 0.300 | |
| Pl/ss | 20 | 25 | 0.152 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max. | |||
| Cy-12T | Cs/cs | 5 | 8 | 0.020 |
| Pl/cs | 2.5 | 3.5 | 0.017 | |
| Ss/ss | 3 | 5 | 0.020 | |
| Pl/ss | 2.5 | 3.5 | 0.017 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-15T | Cs/cs | 8 | 15 | 0.040 |
| Pl/cs | 4 | 6 | 0.030 | |
| Ss/ss | 5 | 8 | 0.040 | |
| Pl/ss | 4 | 6 | 0.030 | |
| Model Inga. | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25T | Cs/cs | 20 | 30 | 0.017 |
| Pl/cs | 10 | 15 | 0.120 | |
| Ss/ss | 15 | 20 | 0.170 | |
| Pl/ss | 10 | 15 | 0.120 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25a | Cs/cs | 20 | 30 | 0.180 |
| Pl/cs | 10 | 15 | 0.160 | |
| Ss/ss | 15 | 20 | 0.180 | |
| Pl/ss | 10 | 15 | 0.160 | |
| Model Inga . | Material | L oslagen Kapacitet y (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-11TB | Cs/cs | 20 | 25 | 0.090 |
| Pl/cs | 10 | 17 | 0.065 | |
| Ss/ss | 15 | 20 | 0.090 | |
| Pl/ss | 10 | 17 | 0.065 | |
| Model Inga . | Material | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25TB | Cs/cs | 25 | 35 | 0.185 |
| Pl/cs | 15 | 20 | 0.150 | |
| Ss/ss | 20 | 25 | 0.185 | |
| Pl/ss | 15 | 20 | 0.150 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-19C | Cs/cs | 20 | 30 | 0.045 |
| Pl/cs | 10 | 15 | 0.025 | |
| Ss/ss | 15 | 20 | 0.045 | |
| Pl/ss | 10 | 15 | 0.025 | |
| Model Inga . | Materia l | L oslagen Kapacitet y (kg) | Net Vikt (kg) | |
| Förslag t | Max . | |||
| Cy-25c | Cs/cs | 30 | 35 | 0.100 |
| Pl/cs | 12 | 18 | 0.045 | |
| Ss/ss | 25 | 30 | 0.100 | |
| Pl/ss | 12 | 18 | 0.045 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Väga t (kg) | |
| Föreslå | Max. | |||
| Cy-25G | Cs/cs | 25 | 30 | 0.130 |
| Pl/cs | 12 | 18 | 0.110 | |
| Ss/ss | 20 | 25 | 0.130 | |
| Pl/ss | 12 | 10 | 0.110 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25G2 | Cs/cs | 25 | 30 | 0.150 |
| Pl/cs | 12 | 18 | 0.120 | |
| Ss/ss | 20 | 25 | 0.150 | |
| Pl/ss | 12 | 10 | 0.120 | |
| Model Inga . | Material | L oslagen Kapacitet y (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-25G3 | Cs/cs | 200 | 150 | 0.285 |
| Pl/cs | 40 | 30 | 0.250 | |
| Ss/ss | 100 | 120 | 0.285 | |
| Pl/ss | 35 | 25 | 0.250 | |
| Model Inga . | Materia l | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-12D | Cs/cs | 8 | 13 | 0.018 |
| Pl/cs | 3 | 7 | 0.012 | |
| Ss/ss | 5 | 9 | 0.018 | |
| Pl/ss | 3 | 7 | 0.012 | |
| Model Inga . | Materia l | Belastning Kapacitet (kg) | Net Vikt (kg) | ||
| Förslag t | Max . | ||||
| Cy-19D | Cs/cs | 15 | 20 | 0.050 | |
| Pl/cs | 7 | 10 | 0.030 | ||
| Ss/ss | 10 | 15 | 0.050 | ||
| Pl/ss | 7 | 10 | 0.030 | ||
| Model Inga. | Materia l | Belastning Kapacitet y (kg) | Net Vikt (kg) | |
| Förslag t | Max . | |||
| Cy-25d | Cs/cs | 30 | 40 | 0.120 |
| Pl/cs | 15 | 20 | 0.060 | |
| Ss/ss | 20 | 30 | 0.120 | |
| Pl/ss | 15 | 20 | 0.060 | |
| Model Inga. | Material | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-19fl | Cs/cs | 15 | 20 | 0.100 |
| Pl/cs | 7 | 10 | 0.090 | |
| Ss/ss | 10 | 15 | 0.100 | |
| Pl/ss | 7 | 10 | 0.090 | |
| Model Inga . | Material | Belastning Kapacitet (kg) | Net Vikt (kg ) | |
| Föreslå | Max . | |||
| Cy-25fl | Cs/cs | 20 | 25 | 0.120 |
| Pl/cs | 10 | 17 | 0.110 | |
| Ss/ss | 15 | 20 | 0.120 | |
| Pl/ss | 10 | 17 | 0.110 | |
| Model Inga . | Material | L oslagen Kapacitet y (kg) | Net Väga t (kg) | |
| Föreslå | Max . | |||
| Cy-25flb | Cs/cs | 25 | 30 | 0.130 |
| Pl/cs | 12 | 15 | 0.120 | |
| Ss/ss | 15 | 20 | 0.130 | |
| Pl/ss | 12 | 15 | 0.120 | |
| Model Inga . | Material | L oslagen Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-40fl | Cs/cs | 40 | 45 | 0.395 |
| Pl/cs | 20 | 25 | 0.250 | |
| Ss/ss | 35 | 40 | 0.395 | |
| Pl/ss | 20 | 25 | 0.250 | |
| Model Inga . | Materia l | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25f | Cs/cs | 30 | 40 | 0.170 |
| Pl/cs | 15 | 20 | 0.110 | |
| Ss/ss | 20 | 30 | 0.170 | |
| Pl/ss | 15 | 20 | 0.110 | |
| Model Inga . | Materia l | Belastning Kapacitet (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-25hf | Cs/cs | 25 | 30 | 0.140 |
| Pl/cs | 12 | 15 | 0.110 | |
| Ss/ss | 20 | 25 | 0.140 | |
| Pl/ss | 12 | 15 | 0.110 | |
| Model Inga . | Materia l | L oslagen Kapacitet y (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-40f | Cs/cs | 40 | 50 | 0.460 |
| Pl/cs | 20 | 30 | 0.430 | |
| Ss/ss | 30 | 40 | 0.460 | |
| Pl/ss | 20 | 30 | 0.430 | |
| Model Inga . | Material | L oslagen Kapacitet y (kg) | Net Vikt (kg) | |
| Föreslå | Max . | |||
| Cy-15x | Cs/cs | 15 | 20 | 0.035 |
| Pl/cs | 7 | 10 | 0.020 | |
| Ss/ss | 15 | 20 | 0.035 | |
| PL/SS | 7 | 10 | 0.020 | |

Modell Inga. Lastkapaci...
| Modell Inga. | Lastkapacitet (kg) | Mått (mm) | Typ | Vikt (kg) | |||||||
| Material | Föreslå | Max. | |||||||||
| d | D | F | S | T | H | ||||||
| Sp-8 | Bs/cs | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | En | 0.015 |
| Ss/ss | 5 | 10 | |||||||||
| Sp-12 | Bs/cs | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | C | 0.030 |
| Ss/ss | 20 | 25 | |||||||||
| SP-15 | Bs/cs | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | C | 0.060 |
| Ss/ss | 30 | 40 | |||||||||
| Sp-19 | Bs/cs | 100 | 120 | 19.05 | 30 | 37 | 4.5 | 10 | 26 | C | 0.150 |
| Ss/ss | 60 | 80 | |||||||||
| Sp-22 | Bs/cs | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | C | 0.185 |
| Ss/ss | 100 | 120 | |||||||||
| Sp-25 | Bs/cs | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 14 | 31 | B | 0.190 |
| Ss/ss | 130 | 150 | |||||||||
| Sp-30 | Bs/cs | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | C | 0.380 |
| Ss/ss | 190 | 240 | |||||||||
| Sp-38 | Bs/cs | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | C | 0.720 |
| Ss/ss | 280 | 300 | |||||||||
| Sp-45 | Bs/cs | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | C | 1.10 |
| Ss/ss | 320 | 360 | |||||||||
| Sp-60 | Bs/cs | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | C | 3.80 |
| Ss/ss | 550 | 800 | |||||||||
| Sp-76 | Bs/cs | 2500 | 3000 | 76 | 130 | 130 | 23 | / | 103 | D | 9.0 |
| Sp-90 | Bs/cs | 3500 | 4000 | 90 | 145 | 145 | 25 | / | 115 | D | 12.0 |
| SP-100 | Bs/cs | 5000 | 5500 | 100 | 190 | 190 | 31 | / | 130 | D | 20.0 |
| Sp-150 | Bs/cs | 6500 | 7000 | 150 | 240 | 240 | 45 | / | 200 | D | 25.0 |
| SP -serieprodukter i plastmaterial, Plase hänvisar till NP -serien på sidan | |||||||||||

Modell Inga. Belastning...

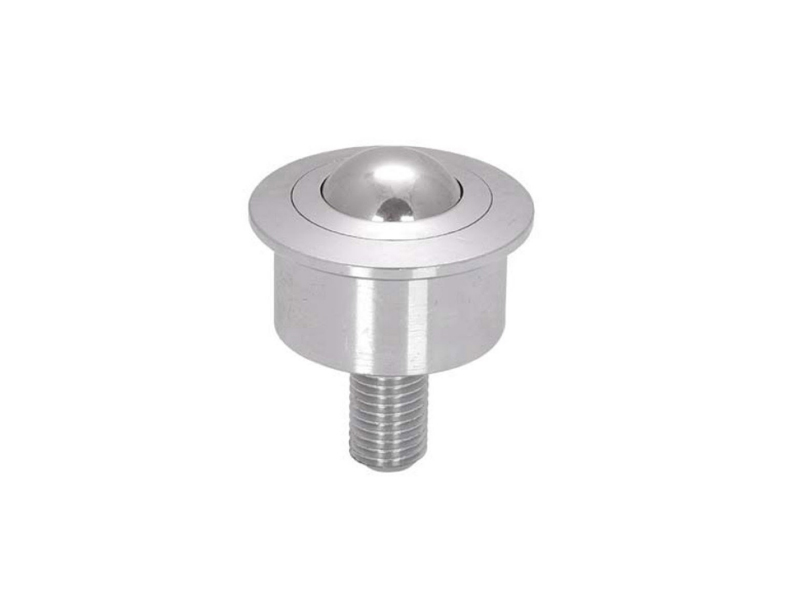

| Modell Inga. | Belastning Kapacitet (kg) | Mått (mm) | Vikt (kg) | |||||||||
| Material | Föreslå | Max. | ||||||||||
| d | D | F | h | T | H1 | H2 | M | |||||
| Sp-8fl | Bs/cs | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | M5/m6 | 0.020 |
| Ss/ss | 5 | 10 | ||||||||||
| Pl/cs | 3 | 5 | 0.018 | |||||||||
| Sp-12fl | Bs/cs | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | M8 | 0.040 |
| Ss/ss | 20 | 25 | ||||||||||
| Pl/cs | 15 | 20 | 0.032 | |||||||||
| Sp-15fl | Bs/cs | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | M8 | 0.085 |
| Ss/ss | 30 | 40 | ||||||||||
| Pl/cs | 20 | 25 | 0.080 | |||||||||
| Sp-22fl | Bs/cs | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | M10 | 0.250 |
| Ss/ss | 100 | 120 | ||||||||||
| Pl/cs | 50 | 65 | 0.242 | |||||||||
| SP-25FL | Bs/cs | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | M12 | 0.280 |
| Ss/ss | 130 | 150 | ||||||||||
| Pl/cs | 70 | 90 | 0.270 | |||||||||
| SP-25FK | Bs/cs | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | M12 | 0.250 |
| Ss/ss | 130 | 150 | ||||||||||
| Pl/cs | 70 | 90 | 0.242 | |||||||||
| Sp-30fl | Bs/cs | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | M16 | 0.410 |
| Ss/ss | 190 | 240 | ||||||||||
| Pl/cs | 100 | 150 | 0.390 | |||||||||
| Sp-38fl | Bs/cs | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | M16 | 0.780 |
| Ss/ss | 280 | 300 | ||||||||||
| Pl/cs | 150 | 200 | 0.700 | |||||||||
| Sp-45fl | Bs/cs | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | M20 | 1.150 |
| Ss/ss | 320 | 360 | ||||||||||
| Pl/cs | 200 | 250 | 0.985 | |||||||||
| Sp-60fl | Bs/cs | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | M24 | 4.000 |
| Ss/ss | 550 | 800 | ||||||||||

Modell Inga . ...
| Modell Inga . | Antal | Belastning Kapacitet (kg) | Mått (mm) | 重量 (kg) Vikt | ||||||
| Material | Föreslå | Max . | ||||||||
| d | D | h1 | h2 | H | ||||||
| KSM-8 | 1001 | Bs/cs | 5 | 8 | 8 | 12 | 2.3 | 8 | 10.3 | 0.006 |
| Ss/ss | 3 | 5 | ||||||||
| KSM-10 | 1002 | Bs/cs | 15 | 20 | 10 | 16 | 2.5 | 8.5 | 12.5 | 0.028 |
| Ss/ss | 10 | 15 | ||||||||
| KSM-12 | 1003 | Bs/cs | 30 | 35 | 12 | 22 | 3 | 13 | 17 | 0.035 |
| Ss/ss | 20 | 25 | ||||||||
| KSM-15 | 1004 | Bs/cs | 60 | 70 | 15.875 | 24 | 4.5 | 14.5 | 20 | 0.050 |
| Ss/ss | 30 | 40 | ||||||||
| KSM-22 | 1005 | Bs/cs | 180 | 200 | 22.2 | 36 | 6 | 23 | 31 | 0.190 |
| Ss/ss | 100 | 120 | ||||||||
| KSM-25 | 1006 | Bs/cs | 200 | 250 | 25.4 | 37 | 6.5 | 23 | 32 | 0.210 |
| Ss/ss | 130 | 150 | ||||||||
| KSM-30 | 1007 | Bs/cs | 300 | 350 | 30.16 | 44 | 8 | 27 | 38 | 0.340 |
| Ss/ss | 190 | 240 | ||||||||
| KSM-38 | 1008 | Bs/cs | 400 | 450 | 38.1 | 54 | 10 | 34 | 48 | 0.650 |
| Ss/ss | 280 | 300 | ||||||||
| KSM-45 | 1009 | Bs/cs | 500 | 550 | 45 | 62 | 10 | 41 | 54 | 0.960 |
| Ss/ss | 320 | 360 | ||||||||
| KSM-60 | 1010 | Bs/cs | 1400 | 1600 | 60 | 100 | 15 | 58.5 | 77.5 | 3.600 |
| Ss/ss | 550 | 800 | ||||||||
| (Andra tillgängliga material): (Main Ball): Pom 、 Nylon; (Shell): POM 、 Nylon | ||||||||||

Modell Inga . ...
| Modell Inga . | Antal | 负载能力 (kg) Lastkapacitet | Mått ( mm ) | Väga t (kg) | |||||||
| Material | Föreslå | Max . | |||||||||
| d | D | h1 | H | h2 | M | ||||||
| Ksm-8fl | 2001 | Bs/cs | 8 | 15 | 8 | 15 | 2 | 11.1 | 12 | M5 | 0.020 |
| Ss/ss | 5 | 10 | |||||||||
| Pl/cs | 4 | 5 | 0.018 | ||||||||
| KSM-12fl | 2002 | Bs/cs | 30 | 35 | 12 | 22 | 3 | 17 | 18 | M8 | 0.035 |
| Ss/ss | 20 | 25 | |||||||||
| Pl/cs | 10 | 15 | 0.032 | ||||||||
| KSM-15FL | 2003 | Bs/cs | 60 | 70 | 15.88 | 24 | 4.5 | 20 | 18 | M8 | 0.060 |
| Ss/ss | 30 | 40 | |||||||||
| Pl/cs | 15 | 20 | 0.055 | ||||||||
| KSM-22FL | 2004 | Bs/cs | 180 | 200 | 22.23 | 36 | 6.0 | 31 | 22 | M10 | 0.200 |
| Ss/ss | 100 | 120 | |||||||||
| Pl/cs | 50 | 60 | 0.190 | ||||||||
| KSM-25fl | 2005 | Bs/cs | 200 | 250 | 25.4 | 37 | 6.5 | 32 | 25 | M12 | 0.235 |
| Ss/ss | 130 | 150 | |||||||||
| Pl/cs | 70 | 90 | 0.220 | ||||||||
| KSM-30FL | 2006 | Bs/cs | 300 | 350 | 30.16 | 44 | 8 | 38 | 30 | M16 | 0.410 |
| Ss/ss | 190 | 240 | |||||||||
| Pl/cs | 120 | 150 | 0.395 | ||||||||
| KSM-38FL | 2007 | Bs/cs | 400 | 450 | 38.1 | 54 | 10 | 48 | 30 | M16 | 0.750 |
| Ss/ss | 280 | 300 | |||||||||
| Pl/cs | 150 | 170 | 0.670 | ||||||||
| KSM-45FL | 2008 | Bs/cs | 500 | 550 | 45 | 62 | 10 | 54 | 45 | M20 | 1.10 |
| Ss/ss | 320 | 360 | |||||||||
| Pl/cs | 200 | 230 | 0.950 | ||||||||
| (Andra tillgängliga material): (Main Ball): Pom 、 Nylon; (Shell): POM 、 Nylon | |||||||||||

Modell Inga . ...
| Modell Inga . | 负载能力 (kg) laddning Kapacitet y | Mått (mm) | Vikt (kg ) | ||||||||
| Material | Plastskydd | Föreslå | Max . | ||||||||
| d | D | F | H | T | R | ||||||
| SPC-30 | Bs/cs | Gul | 250 | 300 | 30.16 | 45.1 | 50.8 | 36.5 | 13.3 | 0.8 | 0.380 |
| SPC-30 | S4/cs | R e d | 350 | 400 | 30.16 | 45.1 | 50.8 | 36.5 | 13.3 | 0.8 | 0.380 |
| SPC-30 | Bs/cs | Black | 250 | 300 | 30.16 | 45.1 | 50.8 | 36.5 | 13.3 | 0.8 | 0.380 |

Modell Inga. Antal ...

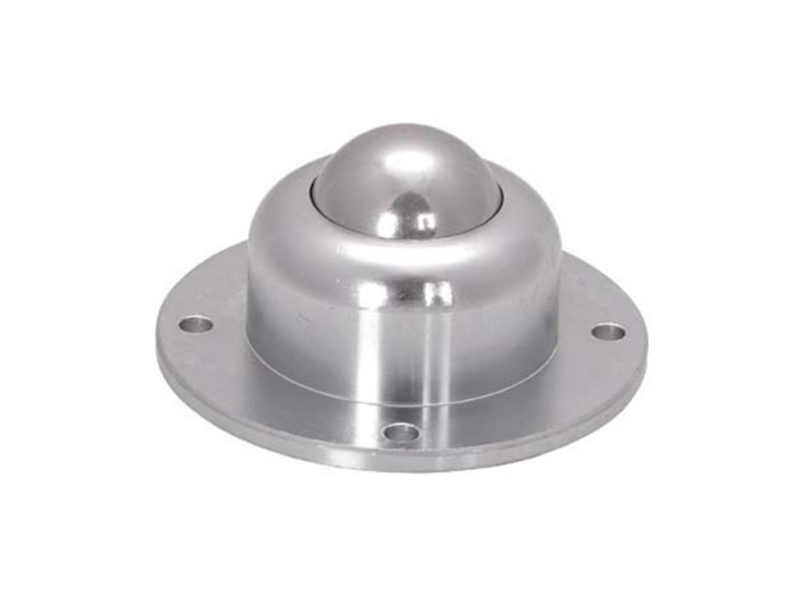

| Modell Inga. | Antal | Belastning Kapacitet (kg) | Mått (mm) | Vikt (kg) | |||||||||
| Material | Föreslå | Max . | |||||||||||
| d | D | h | H | T | F | P | K | ||||||
| IA-15 | 3001 | Bs/cs | 40 | 50 | 5.875 | 30 | 4.6 | 20 | 5 | 54.6 | 48 | 3-D5 | 0.120 |
| IA-19 | 3002 | Bs/cs | 100 | 120 | 19.05 | 40 | 6.5 | 26 | 5 | 67 | 55 | 3-D5.5 | 0.220 |
| IA-25 | 3003 | Bs/cs | 150 | 180 | 25.4 | 45 | 8.5 | 32 | 5 | 72 | 58 | 3-D6.5 | 0.320 |
| IA-30 | 3004 | Bs/cs | 200 | 250 | 30.163 | 60 | 13 | 47 | 5.6 | 94 | 80 | 3-D6.5 | 0.380 |
| IA-38 | 3005 | Bs/cs | 250 | 300 | 38.1 | 60 | 13 | 47 | 5 | 95 | 80 | 4-D6.5 | 0.810 |
| IA-45 | 3006 | Bs/cs | 350 | 450 | 45 | 66 | 15.5 | 54.5 | 12 | 104 | 87 | 4-D8 | 1.500 |
| IA-51 | 3007 | Bs/cs | 450 | 550 | 51 | 91 | 13 | 76 | 15 | 149 | 120 | 4-D9 | 4.000 |

Modelll Jagnga. Antal ...
| Modelll Jagnga. | Antal | Belastning Kapacitet (kg) | Mått (mm) | Väga t (kg) | |||||||||
| Material | Föreslå | Max. | |||||||||||
| d | D | h | H | K | B* t | P | c | ||||||
| IS-25 | 5001 | Bs/cs | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64*4 | 54 | 3-p6 | 0.900 |
| Ss/ss | 100 | 130 | |||||||||||
| IS-38 | 5002 | Bs/cs | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88*5 | 75 | 4 -Ra8 | 2.300 |
| Ss/ss | 150 | 200 | |||||||||||
| IS-51 | 5003 | Bs/cs | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105*5 | 86 | 4 -0,10 | 4.500 |
| Ss/ss | 150 | 200 | |||||||||||
| IS-76 | 5004 | Bs/cs | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 45*7,5 | 128 | 4 -φ12 | 10.500 |
| Ss/ss | 250 | 300 | |||||||||||
| Model Inga . | Antal | Belastning Kapacitet (kg) | Mått ( m m ) | Vikt (kg) | |||||||||
| Material | Föreslå | Max . | |||||||||||
| d | D | h | H | T | F | P | K | ||||||
| IS-10 | 4001 | Bs/cs | 35 | 40 | 9.525 | 23 | 2 | 17 | 3.5 | 45 | 35 | 3 -φ5 | 0.060 |
| Ss/ss | 20 | 25 | |||||||||||
| I S-13 | 4002 | Bs/cs | 45 | 50 | 12.7 | 23 | 3.5 | 20 | 3.5 | 50 | 40 | 3 -φ5 | 0.090 |
| Ss/ss | 30 | 35 | |||||||||||
| IS-19 | 4003 | Bs/cs | 90 | 100 | 19.05 | 41 | 4 | 30 | 5 | 65 | 56 | 3 -φ5.5 | 0.250 |
| Ss/ss | 65 | 75 | |||||||||||

Modelll Jagnga. Antal ...
| Modelll Jagnga. | Antal | Belastning Kapacitet (kg) | Mått (mm) | Väga t (kg) | |||||||||
| Material | Föreslå | Max. | |||||||||||
| d | D | h | H | K | B* t | P | c | ||||||
| IS-25 | 5001 | Bs/cs | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64*4 | 54 | 3-p6 | 0.900 |
| Ss/ss | 100 | 130 | |||||||||||
| IS-38 | 5002 | Bs/cs | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88*5 | 75 | 4 -Ra8 | 2.300 |
| Ss/ss | 150 | 200 | |||||||||||
| IS-51 | 5003 | Bs/cs | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105*5 | 86 | 4 -0,10 | 4.500 |
| Ss/ss | 150 | 200 | |||||||||||
| IS-76 | 5004 | Bs/cs | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 45*7,5 | 128 | 4 -φ12 | 10.500 |
| Ss/ss | 250 | 300 | |||||||||||
| Model Inga . | Antal | Belastning Kapacitet (kg) | Mått ( m m ) | Vikt (kg) | |||||||||
| Material | Föreslå | Max . | |||||||||||
| d | D | h | H | T | F | P | K | ||||||
| IS-10 | 4001 | Bs/cs | 35 | 40 | 9.525 | 23 | 2 | 17 | 3.5 | 45 | 35 | 3 -φ5 | 0.060 |
| Ss/ss | 20 | 25 | |||||||||||
| I S-13 | 4002 | Bs/cs | 45 | 50 | 12.7 | 23 | 3.5 | 20 | 3.5 | 50 | 40 | 3 -φ5 | 0.090 |
| Ss/ss | 30 | 35 | |||||||||||
| IS-19 | 4003 | Bs/cs | 90 | 100 | 19.05 | 41 | 4 | 30 | 5 | 65 | 56 | 3 -φ5.5 | 0.250 |
| Ss/ss | 65 | 75 | |||||||||||

Modell Ingen. Antal ...
| Modell Ingen. | Antal | Belastning Kapacitet (kg) | Mått ( mm ) | Vikt (kg) | |||||||||
| Material | Föreslå | Max . | |||||||||||
| d | D | h1 | h2 | H | L | P | a | ||||||
| SD-12 | 7001 | Bs/cs | 15 | 20 | 12 | 24 | 3.5 | 3 | 23 | 45 | 35 | 3.6 | 0.180 |
| SD-25 | 7002 | Bs/cs | 170 | 230 | 25.4 | 45 | 5.6 | 5 | 41 | 57 | 45 | 5.6 | 0.490 |
| SD-30 | 7003 | Bs/cs | 250 | 300 | 30.2 | 54 | 6.5 | 6 | 49 | 68 | 54 | 6.5 | 1.200 |
| SD-38 | 7004 | Bs/cs | 400 | 460 | 38.1 | 60 | 13 | 13 | 62 | 76 | 58 | 7.1 | 1.800 |
| SD-51 | 7005 | Bs/cs | 650 | 750 | 51 | 100 | 14.3 | 9.6 | 98 | 127 | 102 | 11 | 5.600 |

Modell Ingen. Antal ...
| Modell Ingen. | Antal | Belastning Kapacitet (kg) | Mått (mm) | Vikt (kg) | |||||||||
| Material | Föreslå | Max. | |||||||||||
| d | D | h1 | h2 | H | L | P | a | ||||||
| UK-12 | 8001 | Bs/cs | 8 | 15 | 12.7 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 0.180 |
| UK-25 | 8002 | Bs/cs | 150 | 200 | 25.4 | 45 | 5.3 | 31.7 | 42 | 57 | 45 | 5.6 | 0.460 |
| Uk-38 | 8003 | Bs/cs | 300 | 400 | 38.1 | 60 | 12 | 37 | 62 | 76 | 58 | 7 | 2.900 |
| Uk-51 | 8004 | Bs/cs | 450 | 550 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 5.500 |
| Uk-76 | 8005 | Bs/cs | 600 | 700 | 76 | 135 | 15 | 95 | 125 | 170 | 135 | 16.5 | 11.50 |

Modell Ingen. Antal ...

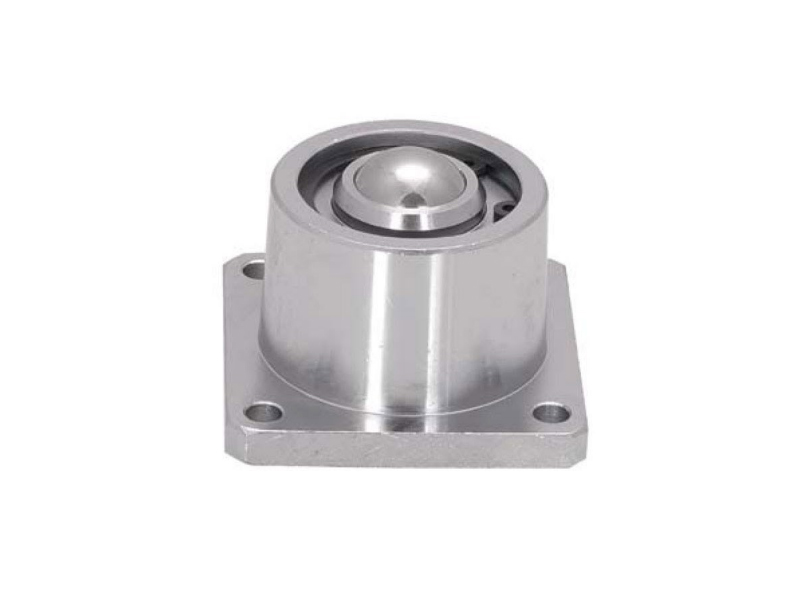

| Modell Ingen. | Antal | Belastning Kapacitet (kg) | Mått ( mm ) | Vikt (kg) | ||||||||
| Material | Föreslå | Max. | ||||||||||
| d | h1 | h2 | H | L | P | a | ||||||
| IK-19B | 9001 | Bs/cs | 60 | 70 | 19.1 | 3.5 | 6 | 38 | 53 | 41 | 5.2 | 0.370 |
| IK-22B | 9002 | Bs/cs | 120 | 150 | 22.2 | 4.5 | 6 | 40 | 60 | 45 | 6 | 0.750 |
| IK-25b | 9003 | Bs/cs | 150 | 200 | 25.4 | 6 | 8 | 50 | 70 | 55 | 7 | 0.900 |
| IK-38B | 9004 | Bs/cs | 300 | 400 | 38.1 | 9.7 | 10 | 75 | 100 | 80 | 9 | 2.600 |
| IK-51B | 9005 | Bs/cs | 450 | 550 | 51 | 13 | 12 | 100 | 130 | 102 | 11 | 5.300 |
| IK-76B | 9006 | Bs/cs | 650 | 750 | 76 | 16.5 | 20 | 150 | 200 | 160 | 18 | 19.600 |
A conveyor line that runs out of floor space is a problem most facility managers know too well. Ele...
Läs merGravity Stops Here: Why Driven Conveyors Run the Show A gravity conveyor moves product only if you ...
Läs merGravity stops working the moment your floor levels out. That's the real reason facilities upgrade t...
Läs merA flat belt conveyor that drifts, slips, or picks the wrong belt material costs more than downtime ...
Läs merDe flesta produktionslinjer går inte i en rak linje. Kolumner, väggar, befintlig utrustning oc...
Läs merAtt föra hantverk till framtiden.
No.60, Zhenhu North Road, Hudai Town, Binhu District , Wuxi 214100, Kina
+86 139-2153-1116
+86-510-8558 1519/8558 1530
+86-510-8558 1520
